无线联网门锁系统技术方案

1、项目描述：

电子门锁系统是智能公寓管理系统的子系统，在公寓住宿房间安装电子门锁，实现进出人员的管理和统计。该系统需要跟人员出入管理系统联动，免费提供接口，应积极配合人员出入管理系统的调试。

2、系统组成

无线联网门锁系统由如下几部分组成：无线联网门锁、无线接入路由器WAP、无线网桥WNB、楼层交换机、UPS后备电源系统、射频IC卡等。

智能公寓管理系统的子系统设计采用无线联网门锁系统。

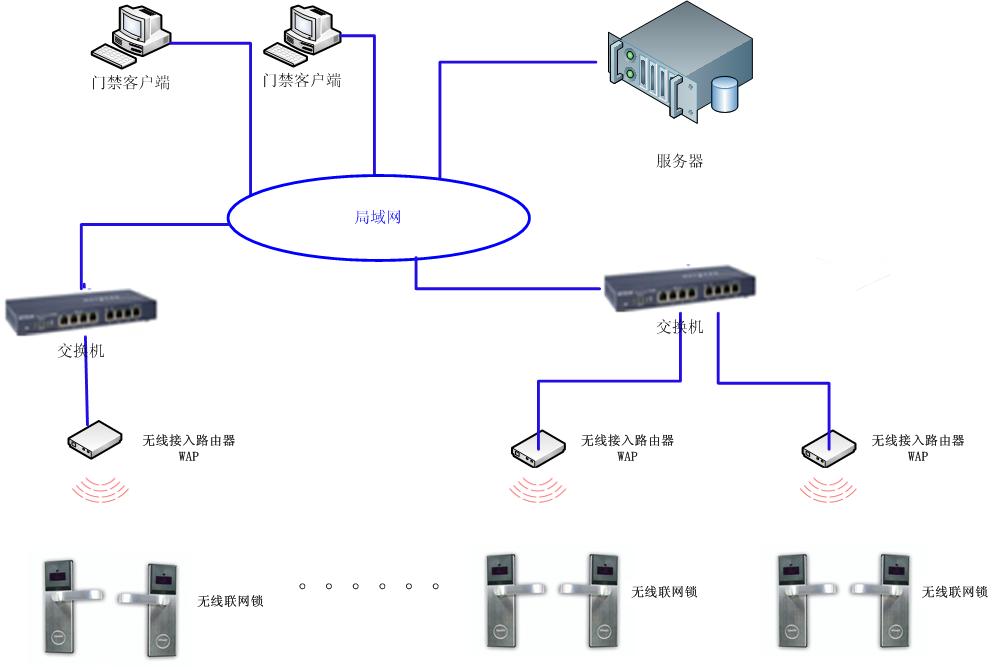

系统拓扑图如下：

各个设备安装：

无线联网门锁安装在分户门上离地大概1.5位置处。

无线AP安装在楼层过道顶上，根据现场信号的分布情况，再确定安装位置。

楼层交换机安装在楼层弱电间，可墙上箱子中安装也可安装在弱电间的机架上。

UPS后备电源系统安装载楼层弱电间，给POE交换机供电。

布线要求：

门锁由电池供电，无需布线。

无线接入路由器WAP布一根8芯5类或6类网线到楼层弱电间。无线接入路由器WAP、无线网桥WNB布一根RVV3X1.5交流电源线到楼层弱电间，并接入UPS后备电源系统，在WAP和WNB位置安放一个电源插座。

楼层交换机到局域网的网线，根据实际情况来布。

型号及图例：

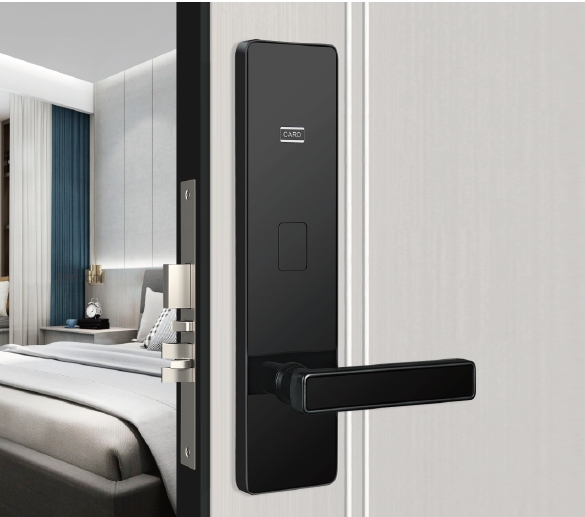

                        T9800W无线联网门锁

设备功能特点

1、无线联网电子门锁将感应读卡、电子控制、电控锁具和无线网络通讯模块合为一体，具有防盗功能，结构紧凑、外形美观。

2、采用先进的红外感应式技术，门锁外部无插卡孔槽，卡片靠近至1－3厘米内即可触发读卡，平常状况下门锁功耗极低。

3、可根据用户实际情况选择可读不同类型卡片的读卡模块，TA型号读卡器可读IEEE14443A非接触式双界面CPU卡、单界面CPU卡和Mifare One S70卡，TB型号读卡模块可读IEEE14443B非接触式双界面CPU卡、单界面CPU卡。

4、通信协议采用完全自主知识产权的GreenBeeTM微功耗无线通讯协议,无线通信网络完全自主自动组网，当其中一个网络设备发生故障时,网络系统将自动重构,实现网络自动容错， 同时系统将自动上报故障信息，便于系统及时得到维护。另外，该协议还兼容一期无线联网门禁系统，可与其实现无缝无线网络连接通信。

5、采用AES128加密算法对通信数据进行加密，确保通信的安全性。

6、锁内有EEPROM存储器，系统参数信息和卡片的开启权限信息都存于其内，保证在断电后信息不会丢失。本地门锁可存储100笔用户权限资料，500条的进出门事件记录。用户及记录数量可根据需要进行扩展。可实现一卡多门，多卡一门。

7、内设高精度时钟芯片，可靠性和稳定性高，具备自动闰年功能。独立锂电池供电，为门锁提供稳定、准确的内部时间标准。可控制开门有效时间，并具备远程时钟校验功能。

8、门锁配备有门磁，可监控门的开关状态。

9、具有操作记录功能，并且可以通过无线网络实时远程上传操作记录。所有无线门锁通过无线网络连接到无线网桥（WNB）,然后再连接到无线基站（WAP）,通过WAP接入以太局域网，然后连接至中心控制室的电脑上，通过电脑系统可实时监控每个门的状态,并对所有刷卡、开门、关门等事件进行记录。对门的非正常操作如：门长时间不关闭等事件予以报警。

10、     门锁的卡片授权和管理是通过有线局域网和无线网络进行，是一个准实时通信方式。上位计算机先把卡片授权和管理命令发送到相应门锁的父WNB内，门锁平常处于休眠状态，每隔一定时间会唤醒一次，并与其父WNB连接一次，如父WNB检测到有所连接门锁的命令，那么会马上把命令发到该门锁。如果有卡片靠近门锁，那么门锁也会先与父WNB连接一次,如有新命令会先进行命令下传，然后再进行读卡识别，确保命令的实时性。

11、     在网络发生短路、断路等情况下（包括电源线），门锁的开启功能不会有任何影响。 在离线状态下可以独立工作，确保系统稳定可靠，并对所有事件进行记录。事件记录可暂存于锁内，当网络通讯恢复后再将记录上传。

12、     在紧急情况下，可通过计算机对门锁进行远程开启。

13、     无线网络信号强度监测功能。可通过上位计算机查看各个设备的无线信号强度，这 在系统安装调试时非常有用，可分析各个设备的无线信号强度来确定无线网桥的分布密度。

14、     电池低压监测报警功能。可通过上位计算机查看各个设备的电池电压，如果低于低压报警电压，会有报警信息。这在使用维护时非常有用，不需要到现场测量或查看电池电压是否低于最低可靠工作电压。

15、     采用嵌入式设计，可以方便地进行在线升级。在客户功能需求有变更的时候，可以灵活地进行程序更改

16、     设计有硬件WATCHDOG功能,确保CPU因干扰而导致短时失控时可在极短时间内自动复位。

17、     电路有防雷击和光电隔离措施，电路板采用高性能、高可靠的贴片工艺。

18、     具备完善的信号指示、状态检测、报警功能。

19、     采用国际标准的五锁舌结构，具防插片功能。

20、     专利电机驱动离合器结构。

Ø  “泰伦”牌非接触式电子门锁机械部分采用专利电机驱动离合器结构，在门锁关闭时，门外把手与锁芯分离，可彻底防止普通非离合器结构门锁在关闭时用力拧外把手而造成锁芯损坏甚至被强扭开启的问题，（离合器结构的门锁在关闭时,门外把手仍可转动，但不能开锁。而非离合器结构的门锁在关闭时其门外把手是不可转动的），尤其是有些门锁的锁销采用电磁铁带动，且其锁销与电磁铁完全连成一体,这样在门锁关闭时，只要稍用力拧外把手即可造成电磁铁变形损坏,门锁将无法再正常开启。

Ø  大多数国内其他品牌电子门锁的采用非离合器结构门锁的锁芯，其零件均为冲压和压铸件，加工简单，成本较低；离合器结构门锁的锁芯零件有较多需使用铜和不锈钢等材料通过车铣钻等精加工制成，加工工艺复杂，因而成本有很大的提高，但其可靠性也大大增强。

21、     完全独立的机械应急开锁机构。

Ø  “泰伦”牌非接触式电子门锁具有完全独立的机械应急开锁机构，其应急开锁机构与电子开锁机构采用了两套完全独立的传动装置，即用机械应急钥匙开锁时，无需与把手配合，只需转动应急钥匙即可直接开启门锁，从而极大的提高了门锁的可靠性。

Ø  大多数国内其他品牌电子门锁的应急开锁机构与电子开锁机构是共用的（如应急开锁时需转动把手，则可表明该门锁的应急开锁机构与电子开锁是共用的），这样的门锁如其公用部分出现故障，则门锁将无法正常打开，必须强行破坏门锁才能开门。

管理软件功能

1、   门禁系统管理软件在中文WINDOWS2000以上平台上开发，后台数据库可使用MICROSOFT SQL SERVER2000/2005/2008等，具有友好的中文界面和丰富的操作导航，全中文界面、鼠标操作、简单易学。C/S软件架构，可同时有多个发卡工作站进行管理。

2、   软件可同时管理本公司的所有联网设备，本工程一期、二期、三期的所有设备：以太网联网门禁、以太网联网门锁、无线联网门锁等都可使用同一软件进行管理。

3、   操作软件具有安全管理功能，操作者必须持有合法的用户名与密码方可进入操作。

4、 所有设备通过网络连接至门禁服务器上，通过以太局域网络及无线网络，可实现数据的实时上传及实时监控。通过专门设计的监控软件，可实时监控每个门的状态，并对所有刷卡、开门、关门等事件进行记录。事件记录完整，记录包括进入的时间、日期、卡片编号以及各种事件发生的时间，节点号与位置号。

5、   完整的系统操作记录功能：所有重要的操作均备有完整记录，包括操作人、操作内容和时间。

6、   完善的操作权限分级管理功能，对于不同级别的操作人员，可分配不同的操作权限，权限级别可细分到具体的菜单项。区域授权设定功能：对已注册的卡片通过管理软件设定其活动区域（即持卡人可以或不可以通过哪些门或通道），并且区域中所包含的设备可任意定义。

7、   通过各个发卡终端，可实现对IC钥匙卡的授权，对所有持卡人进行分级管理，根据其身分确定各门的通行权，遗失的IC钥匙卡可随时取消其开锁权。

8、   具有功能强大的人员注册发卡变更管理模块：增加新的人员时，为其登记、发卡、授权（使其生效）；人员变动时使其失效；遗失登记，重新补卡，使旧卡失效；可注册来访卡。

9、   时间区及其控制模式授权设定功能：设定控制器对持卡人的出入时间限制，哪些卡片在什么时间可以或不可以通过哪些门或通道，以及设置允许通行时间内的控制模式（刷卡、密码或刷卡加密码）。

10、 参数设定：根据要求编排和设定人员进出的班次、时间、公休日、节假日、事假和病假的时间和规则等。最多可设定4组一周7天的时间表，外加2个特殊日期（如节假日）和2个临时时间表。可控制在一周中某些天可以开启门锁，某些天不能开启门锁，并且可以控制到具体的有效时间。比如在一个星期的7天当中，可控制某张卡片在星期一、二、三、四、五能开锁，而星期六、日不能开锁，并且在星期一、二、三、四、五这几天中，只能在7：00到18：00这个时间段能开锁，而在其他时间段不能开锁。时间表的设置界面采用日历的界面形式，点击某日就可以设置此日为假日或工作日,操作非常方便。

11、 信息的查询和管理：管理人员可随时从数据库中（服务器和终端设备上）查询到人员的情况，如：可按时间、部门、卡号和工号等信息进行查询。

12、 中心控制开锁：有必要时，通过门禁服务器发出指令遥控开启指定的门；当发生火警时，监控中心也可发出指令打开所有的出入口。

13、 特有的区域组用户管理功能，可设置各个管理员管理自己所辖的人员，其他无关人员无法看到。

14、 特有的区域组设备管理功能，可设置各个管理员管理自己所辖的设备，其它无关设备无法看到。

15、 提供有各种用途的程序模块，如网络通信检查模块、电池电量检测模块、排除故障模块等，方便了日常的维护工作。

16、 提供各种接口，同时提供开放式接口，方便其他系统,如学校一卡通系统对接。

17、 可广泛适用于各类大、中、小型企事业单位，使用方便，可靠性高。

技术参数

1、    T9800N-POE以太网联网门锁

2、    T9800W无线联网门锁

3、3、无线接入路由器WAP

型号	WAP-08
电源	12VDC±10% 或者 48V POE受电 ，符合IEEE 802.3af，方案A（数据线供电方式） 供电标
功耗	<2W
工作温度	-40℃─+60℃
通信方式	与上位计算机：10M/100M以太网接口(支持DHCP)。 与无线联网锁：无线通信
无线工作频段	2.4GHz 公共频段,无需申请无线频段许可证
无线通信速率	250Kbps
通信协议	我公司专门开发的微功耗无线通信协议
组网方式	完全自主式自动组网方式， 支持网络拓扑结构实时变更(容错) 同时具有网桥功能
通信加密方式	AES128

4、无线网桥WNB

型号	WNB-08
电源	12VDC±10%
功耗	<2W
工作温度	-40℃─+60℃
通信方式	无线通信
无线工作频段	2.4GHz 公共频段,无需申请无线频段许可证
无线通信速率	250Kbps
通信协议	我公司专门开发的微功耗无线通信协议
组网方式	完全自主式自动组网方式， 支持网络拓扑结构实时变更(容错)
通信加密方式	AES128

门禁系统服务器功能特点

门禁系统服务器（也可称为一卡通系统服务器）是整个系统的核心，上面安装有数据库和门禁服务器软件。主要负责整个系统的数据存储和网络服务功能。

系统平台基于如下环境：

操作系统：MS Windows2000 Server 或MS Windows 2003 Server

数据库系统：Microsoft SQL Server2000 或 Microsoft SQL Server2005/2008

SQL Server2000/2005是一个分布式的关系型数据库管理系统，具有客户机/服务器体系结构。SQL Server 2000/2005能够满足今天的商业环境要求不同类型的数据库解决方案。它是一种应用广泛的数据库管理系统，具有许多显著的优点：易用性、适合分布式组织的可伸缩性、用于决策支持的数据仓库功能、与许多其他服务器软件紧密关联的集成性、良好的性价比等。

在服务器上还安装有服务器端软件，管理所有的联网设备，负责与联网设备的通信，记录的采集，并为客户端计算机提供服务。

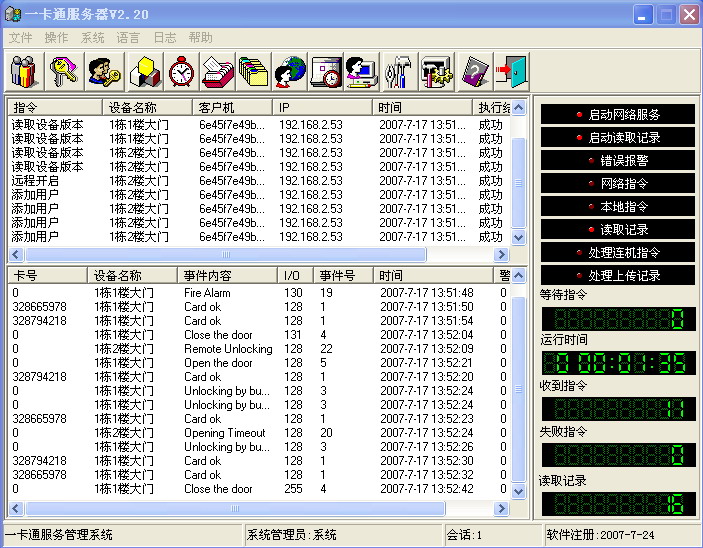

服务器端软件界面如下：
